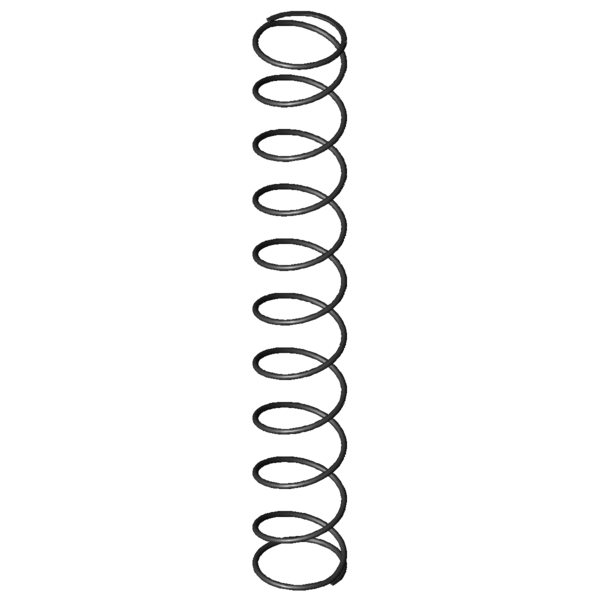

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-1
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
0,55
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
8,45
mm
Střední průměr vinutí
De
9
mm
Vnější průměr vinutí
Dd
7,3
mm
Největší průměr trnu
Dh
10
mm
Nejmenší průměr dutinky
L0
61,6
mm
Délka nenapnuté pružiny
Lk
46,63
mm
Vzpěrná délka
Fn
8,604
N
Maximální síla při statickém zatížení
Ln
8,7
mm
Nejmenší délka při statickém zatížení
sn
52,9
mm
Největší dráha pružiny při statickém zatížení
Fndyn
7,742
N
Maximální síla při dynamickém zatížení
Lndyn
14
mm
Nejmenší délka při dynamickém zatížení
shdyn
12,38
mm
Největší dráha pružiny při dynamickém zatížení
S
6,426
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
9,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
0,163
N/mm
Tuhost pružiny
Gew
0,5733
g
Hmotnost výrobku
Fntol
0,61
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
0,6
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,35
mm
(+/-) Tolerance průměru vinutí
L0tol
2,93
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
B
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
