Detailní stránka Tlacné pružiny: D-016B | Pružinová ocel Ø 0,25 x 2,95 x 8 mm

Cenová stupnice (Cenová skupina: C)

MnožstvíJedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

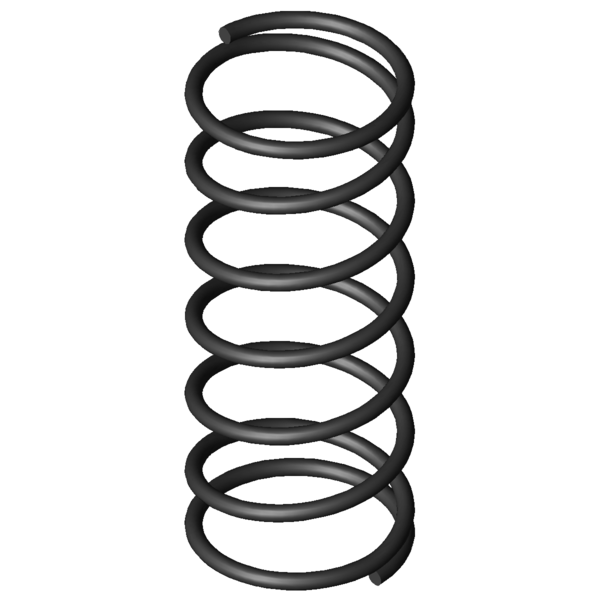

CAD obrázek Tlacné pružiny D-016B

Technické údaje

ZnačkaHodnotaJednotkaPopis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,25 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 2,95 mm Střední průměr vinutí
De 3,2 mm Vnější průměr vinutí
Dd 2,3 mm Největší průměr trnu
Dh 2,5 mm Nejmenší průměr dutinky
L0 8 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 1,501 N Maximální síla při statickém zatížení
Ln 2,67 mm Nejmenší délka při statickém zatížení
sn 5,33 mm Největší dráha pružiny při statickém zatížení
Fndyn 1,44 N Maximální síla při dynamickém zatížení
Lndyn 2,89 mm Nejmenší délka při dynamickém zatížení
shdyn 2,6 mm Největší dráha pružiny při dynamickém zatížení
S 1,341 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,282 N/mm Tuhost pružiny
Gew 0,027 g Hmotnost výrobku
Fntol 0,17 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 0,17 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,2 mm (+/-) Tolerance průměru vinutí
L0tol 0,53 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny

Země původu: DE | Číslo celního sazebníku: 73202081
