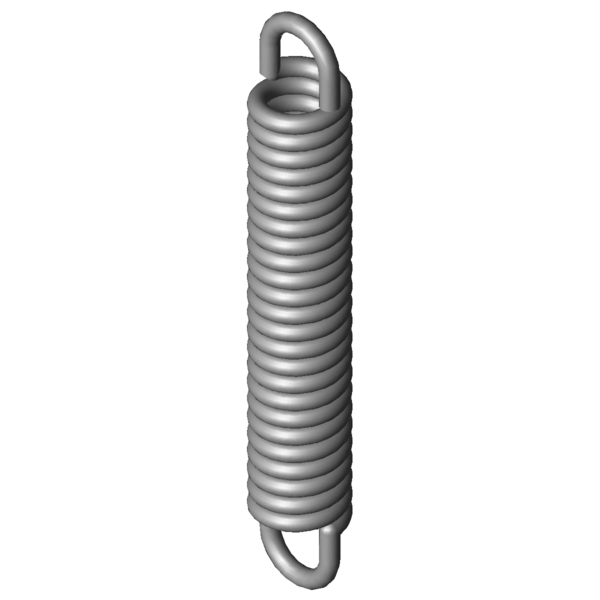

ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Oefo
1/1 deutsche
-
Tvar oka
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1
mm
Dráha předepjaté pružiny
F2
N
Síla zatížené pružiny
L2
mm
Délka zatížené pružiny (mezi vnitřními hranami ok)
s2
mm
Dráha zatížené pružiny
Poloha oka
180
°
Poloha oka (úhel zkroucení mezi oběma oky)
d
2,8
mm
Prumer drátu
D
mm
Střední průměr vinutí
De
14
mm
Vnější průměr vinutí
Dh
18,6
mm
Nejmenší průměr dutinky
L0
86,2
mm
Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk
71,4
mm
Délka nezatíženého tělesa pružiny s předepnutím
Ln
mm
Největší délka při statickém zatížení
sn
22,4
mm
Největší dráha pružiny při statickém zatížení
Fn
386,7
N
Maximální síla při statickém zatížení
n
Stück
Anzahl der federnden Windungen
nt
Kus
Počet vinutí
Lh
7,4
mm
Vzdálenost vnitřní hrany oka od tělesa pružiny
R
15,625
N/mm
Tuhost pružiny
F0
36,8
N
Vnitřní předpínací síla
Fntol
50,03
N
(+/-) Tolerance při statické maximální síle
L0tol
1,5
mm
(+/-) Tolerance nenapnuté délky
Detol
0,4
mm
(+/-) Tolerance vnějšího průměru vinutí
Oesttol
26
Stupně
Tolerance polohy oka
Gew
44,9699
g
Hmotnost výrobku
PG
###ZO
-
Cenová skupina pro tento výrobek
