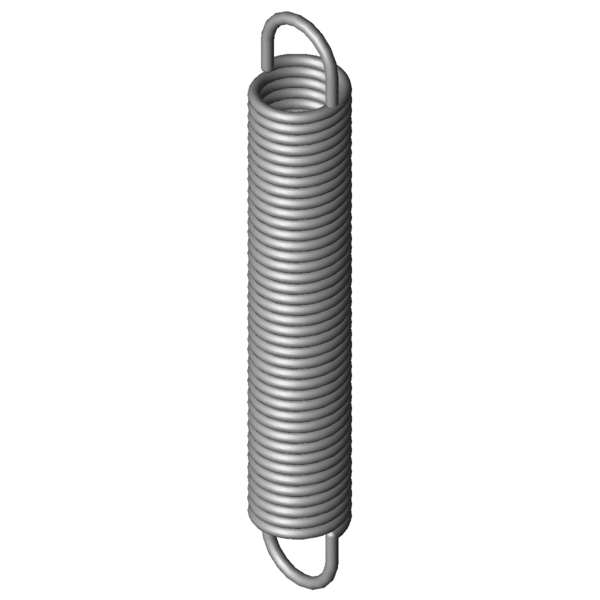

ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Oefo
1/1 deutsche
-
Tvar oka
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1
mm
Dráha předepjaté pružiny
F2
N
Síla zatížené pružiny
L2
mm
Délka zatížené pružiny (mezi vnitřními hranami ok)
s2
mm
Dráha zatížené pružiny
Poloha oka
180
°
Poloha oka (úhel zkroucení mezi oběma oky)
d
1,5
mm
Prumer drátu
D
mm
Střední průměr vinutí
De
12
mm
Vnější průměr vinutí
Dh
14,6
mm
Nejmenší průměr dutinky
L0
77
mm
Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk
62,25
mm
Délka nezatíženého tělesa pružiny s předepnutím
Ln
mm
Největší délka při statickém zatížení
sn
82,11
mm
Největší dráha pružiny při statickém zatížení
Fn
83,35
N
Maximální síla při statickém zatížení
n
Stück
Anzahl der federnden Windungen
nt
Kus
Počet vinutí
Lh
7,37
mm
Vzdálenost vnitřní hrany oka od tělesa pružiny
R
0,945
N/mm
Tuhost pružiny
F0
5,771
N
Vnitřní předpínací síla
Fntol
5,54
N
(+/-) Tolerance při statické maximální síle
L0tol
1,5
mm
(+/-) Tolerance nenapnuté délky
Detol
0,3
mm
(+/-) Tolerance vnějšího průměru vinutí
Oesttol
36
Stupně
Tolerance polohy oka
Gew
19,4741
g
Hmotnost výrobku
PG
ZK
-
Cenová skupina pro tento výrobek
