Detailní stránka Dvojité zkrutné pružiny: DSF-400
Cenová stupnice (Cenová skupina: AN)
MnožstvíJedn. cena [EUR]
1
15,2800 EUR
2
12,1700 EUR
3
7,9400 EUR
7
6,0400 EUR
17
4,4300 EUR
37
3,8300 EUR
75
3,7600 EUR
125
3,7598 EUR
175
3,7361 EUR
250
3,6568 EUR
350
3,5834 EUR
Technické údaje
ZnačkaHodnotaJednotkaPopis
Materiálu
EN 10270-3-1.4310
-
Druh materiálu
Dd
10,4
mm
Největší průměr trnu
d
2
mm
Prumer drátu
Di
10,6
mm
Vnitřní průměr vinutí
n
4
Počet kusů
Počet vinutí na každé straně
Ls
30
mm
Délka prodlouženého konce
L1
40
mm
Šířka pružiny
L2
20
mm
Šířka můstku
L3
22
mm
Střed vinutí můstku
αn
51,3
Stupně
Největší úhel otáčení
Mn
1581
Nmm
Největší točivý moment
αs
Stupně
Úhel mezi můstkem a prodlouženým koncem
PG
AN
-
Cenová skupina pro tento výrobek
Země původu: DE | Číslo celního sazebníku: 73202089

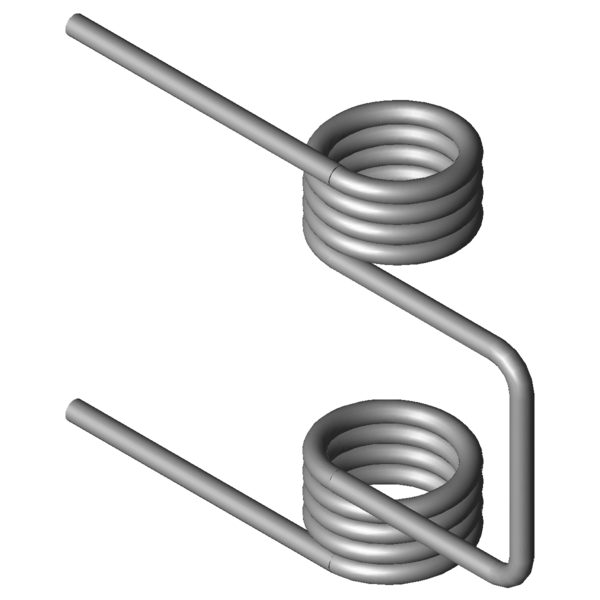

Obrázek produktu - Dvojité zkrutné pružiny DSF-400
QR-Code - Dvojité zkrutné pružiny DSF-400
